Gehen Sie davon aus, dass ein AC-Überspannungsschutzgerät Ihr gesamtes Gebäude abdeckt?

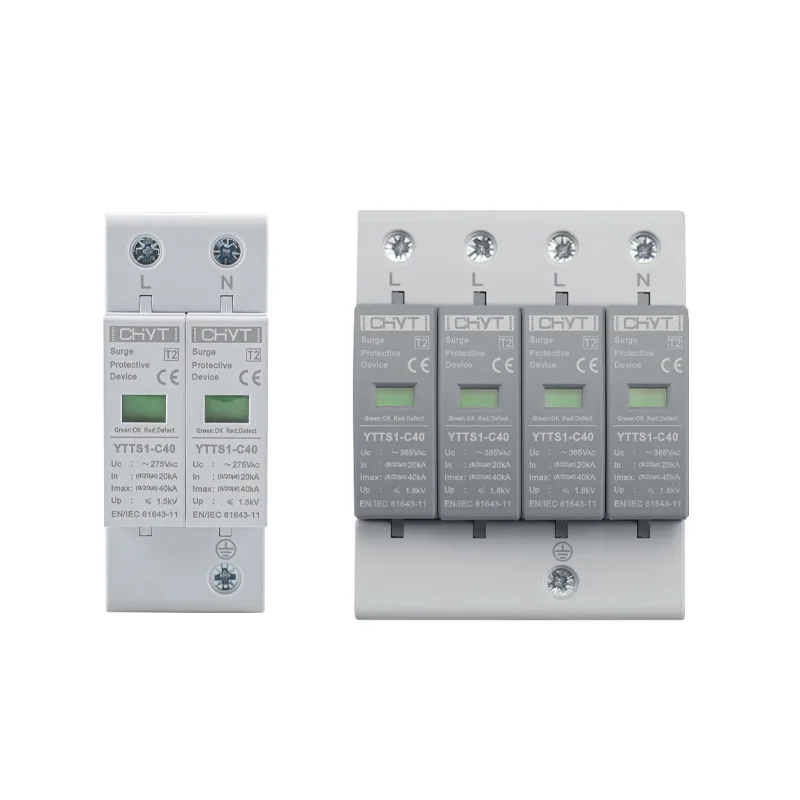

CHYTAC-ÜberspannungsschutzgerätAnwendungen zeigen, warum ein Schutzpunkt für ein mehrstöckiges Gebäude möglicherweise nicht ausreicht.

Eine Welle dringt nicht höflich durch eine vorgegebene Tür in ein Gebäude ein. Blitzeinschläge, Netzumschaltungen, Motorstarts und -stopps oder Störungen im örtlichen Stromnetz können an verschiedenen Stellen einer Elektroinstallation zu transienten Überspannungen führen. Sobald eine Überspannung in ein Gebäude eindringt, kann die Verkabelung selbst Teil des Problems werden und die Spannungsspitze zu empfindlichen Geräten übertragen.

Daraus ergibt sich für die Elektroanlagenplanung eine praktische Frage: Kann ein AC-Überspannungsschutzgerät wirklich ein ganzes Gebäude schützen?

In einer kleinen Installation mit kurzen Kabelwegen und begrenzter Ausrüstung kann ein strategisch positioniertes Gerät nützlichen Schutz bieten. In einem größeren Gebäude kann die Verwendung eines einzelnen Schutzpunkts jedoch dazu führen, dass nachgeschaltete Schaltkreise ungeschützt bleiben.

Warum ein Schutzpunkt möglicherweise nicht ausreicht

Der Überspannungsschutz leitet übermäßige transiente Spannungen vom Gerät weg und hin zum Erdungssystem. Je näher das Schutzgerät am zu schützenden Gerät ist, desto einfacher lässt sich die Spannung steuern, die dieses Gerät erreicht.

Dies wird umso komplizierter, je größer ein Gebäude wird.

Stellen Sie sich ein dreistöckiges Gewerbegebäude vor. Der Hauptverteiler kann sich im Erdgeschoss befinden, während Computer, HLK-Steuerungen, Beleuchtungssysteme, Kommunikationsgeräte und andere elektronische Verbraucher auf mehrere Etagen verteilt sind. Ein Überspannungsschutzgerät, das nur an der Haupteingangsschalttafel installiert ist, kann nicht automatisch alle Spannungsspitzen im gesamten Stromnetz beseitigen.

Die Kabellänge ist wichtig, da sich entlang der Leiter während eines schnellen Transienten immer noch Spannung entwickeln kann. Ein Gerät, das am Serviceeingang eine gute Leistung erbringt, benötigt daher möglicherweise Unterstützung durch zusätzliche Schutzpunkte weiter stromabwärts.

Dies ist einer der Gründe, warum Überspannungsschutz besser als System und nicht als einzelne Komponente verstanden werden sollte.

Wo sich transiente Überspannung ausbreiten kann

Nicht jeder Anstieg hat den gleichen Ursprung oder Weg. Ein direktes Blitzereignis ist nur eine Möglichkeit. Auch alltägliche elektrische Schaltvorgänge können zu vorübergehenden Zuständen führen.

Zu den gängigen Quellen gehören:

Ein Transient kann vom Hauptverteilungssystem in Nebenstromkreise gelangen. Wenn sich empfindliche Geräte in einiger Entfernung vom primären Schutzpunkt befinden, kann ein zusätzlicher Schutz angebracht sein.

Die folgende vereinfachte Ansicht hilft, den Unterschied zu erklären:

Die genaue Anordnung hängt vom elektrischen Design, dem Erdungssystem, der Geräteempfindlichkeit und den geltenden Installationsanforderungen ab.

Der Abstand zwischen den Panels ist wichtig

Eines der am leichtesten zu übersehenden Details ist der physische Abstand zwischen Schutzgeräten und Lasten.

Stellen Sie sich ein großes Gebäude vor, in dem sich in einem Abschnitt die Hauptschalttafel und in einem anderen ein Automatisierungsschaltschrank befindet. Auch wenn beide an das gleiche elektrische System angeschlossen sind, sind sie bei einem sehr schnellen Transienten elektrisch nicht identisch.

Längere Leiter führen zu Impedanz. Während eines Überspannungsereignisses kann dies zu einem Spannungsunterschied zwischen dem Punkt, an dem der Schutz installiert ist, und dem Punkt, an dem die Geräte angeschlossen sind, führen.

Dies bedeutet nicht, dass jede Steckdose eine eigene Schutzvorrichtung benötigt. Vielmehr sollte sich die Schutzstrategie an der Struktur des Stromverteilungssystems orientieren.

Für Beschaffungs- und Engineering-Teams ist dies ein wichtiger Unterschied. Die Frage sollte nicht einfach lauten: „Wie viele Überspannungsschutzgeräte werden benötigt?“ Eine bessere Frage wäre: „Wo sind die Punkte, an denen vorübergehende Energie eindringen, sich bewegen und empfindliche Lasten erreichen kann?“

Koordination ist wichtiger als das bloße Hinzufügen von Geräten

Die Installation mehrerer Überspannungsschutzgeräte führt nicht automatisch zu einem besseren System.

Auf unterschiedlichen Verteilungsebenen installierte Geräte müssen zusammenarbeiten. Ihre Eigenschaften, Entladefähigkeit, Spannungsschutzniveau und Installationsanordnung sollten als Teil des gesamten elektrischen Systems betrachtet werden.

Eine schlechte Koordination kann die Wirksamkeit der Gesamtvereinbarung beeinträchtigen. Umgekehrt können entsprechend positionierte Schutzstufen die Aufgabe zwischen dem Hauptverteilungspunkt und den nachgeschalteten Stromkreisen aufteilen.

Ein gängiger Ansatz besteht darin, unterschiedliche Schutzniveaus festzulegen:

Primärer Schutz

Der eingehende Stromanschluss ist der erste wichtige Punkt, der berücksichtigt werden muss. Der Schutz befasst sich hier mit erheblicher transienter Energie, die aus dem externen Stromnetz eindringt.

Sekundärverteilungsschutz

Wenn ein Gebäude über separate Verteilertafeln verfügt, kann ein zusätzlicher Schutz in Betracht gezogen werden. Dies ist besonders relevant, wenn die Kabelwege relativ lang sind oder wenn nachgeschaltete Stromkreise empfindliche elektrische Geräte enthalten.

Lokaler Geräteschutz

Hochempfindliche Systeme erfordern möglicherweise einen Schutz, der näher am Gerät selbst liegt. Beispiele können elektronische Steuerungssysteme, Kommunikationsgeräte, Überwachungsgeräte und andere Geräte sein, die von transienten Überspannungen betroffen sein können.

Das Ziel besteht nicht darin, überall Schutz zu schaffen. Es soll verhindert werden, dass eine Überspannung einen ungeschützten Weg zu wichtigen Geräten findet.

Was sollte vor der Auswahl überprüft werden?AC-Überspannungsschutzgerät?

Das Gebäude selbst liefert viele Anhaltspunkte für die Schutzplanung.

Eine nützliche Überprüfung sollte die Konfiguration des elektrischen Systems, die Nennspannung, die Erdungsanordnung, die erwartete Überspannungsumgebung, die Verteilungsstruktur und die Arten der angeschlossenen Lasten umfassen.

Es lohnt sich auch zu ermitteln, ob Stromkreise ins Freie verlaufen oder an Geräte angeschlossen werden, die sich in exponierten Bereichen befinden. Solche Verbindungen können das Risikoprofil erheblich verändern.

Zu den Schlüsselfragen gehören:

Diese Prüfungen sind im Allgemeinen sinnvoller als die Auswahl eines Geräts nur anhand der Nennspannung oder des physischen Erscheinungsbilds.

Was ist mit Gebäuden mit Solarstromanlagen?

Interessanter wird die Situation, wenn Photovoltaikanlagen an das Gebäude angeschlossen werden.

Solaranlagen können zusätzliche elektrische Leitungen zwischen Außengeräten und Innenverteilungssystemen schaffen. PV-Arrays, Wechselrichter, DC-Verkabelung und AC-Ausgangskreise können alle Teil der gesamten Schutzdiskussion werden.

Dies ist besonders wichtig für Gebäude mit Solaranlagen auf dem Dach, da sich die PV-Anlage physisch näher am Außenbereich befindet, während der erzeugte Strom letztlich mit der elektrischen Infrastruktur des Gebäudes verbunden wird.

Der AC-seitige Überspannungsschutz muss daher zusammen mit der umfassenderen PV-Schutzanordnung berücksichtigt werden. DC-Leistungsschalter, DC-Trennschalter, DC-Überspannungsschutzgeräte und andere Photovoltaik-Schutzkomponenten beziehen sich auf unterschiedliche Teile des Systems und sollten nicht als austauschbar betrachtet werden.

Bei einem mit Solarenergie ausgestatteten Gebäude kann die Betrachtung nur des AC-Hauptpanels ein unvollständiges Bild liefern.

Die Annahme „Ein Gerät für alles“.

Der Reiz eines einzelnen Geräts ist verständlich. Es erscheint einfacher, benötigt weniger Platz und kann die Anzahl der zu koordinierenden Komponenten reduzieren.

Aber elektrische Einfachheit auf dem Papier bedeutet nicht immer einen angemessenen Schutz im Feld.

An ein kompaktes Gebäude mit kurzen und unkomplizierten Verteilerwegen können ganz andere Anforderungen gestellt werden als an eine Fabrik, einen Bürokomplex, ein Lager oder eine mehrstöckige Anlage mit mehreren Verteilertafeln.

Die richtige Frage ist daher nicht, ob ein Gerät ein Gebäude unter idealen Bedingungen schützen kann. Die sinnvollere Frage ist, ob die Installation an den Stellen, an denen transiente Energie realistischerweise auftreten kann, ausreichend Schutz bietet.

Dieser Perspektivwechsel kann verhindern, dass ein ansonsten sinnvoller Schutzplan zu sehr von einem Schutzpunkt abhängig wird.

Die Installation ist immer noch wichtig

Selbst eine richtig ausgewählte Überspannungsschutzkomponente kann eine schlechte Leistung erbringen, wenn die Installation nicht ordnungsgemäß durchgeführt wird.

Anschlussleiter sollten entsprechend kurz gehalten und den jeweiligen Installationsanforderungen entsprechend angeordnet werden. Erdung und Potentialausgleich sind gleichermaßen wichtig, da Stoßströme einen kontrollierten Weg von der geschützten Ausrüstung weg benötigen.

Das Gerät muss außerdem an einem seiner elektrischen Funktion entsprechenden Ort installiert und gegebenenfalls mit einem vorgeschalteten Überstromschutz koordiniert werden.

Diese Details können bei der Komponentenauswahl leicht übersehen werden, da sie nicht auf einem Produktetikett erscheinen. Dennoch können sie einen direkten Einfluss auf die tatsächliche Schutzleistung haben.

Aus diesem Grund sollten die Spezifikationen zusammen mit dem elektrischen Entwurf überprüft werden, anstatt das Überspannungsschutzgerät als isoliertes Zubehörteil zu betrachten.

Eine praktische Möglichkeit, den Gebäudeschutz zu überprüfen

Für Beschaffungsteams und Elektroplaner kann eine einfache dreistufige Überprüfung den Prozess klarer machen.

Zeichnen Sie zunächst die Stromverteilung ab. Identifizieren Sie die Eingangsversorgung, Hauptschalttafeln, Unterschalttafeln und Hauptgeräte.

Zweitens: Identifizieren Sie Expositionspunkte. Achten Sie auf Außenanschlüsse, lange Kabelwege, Blitzeinwirkung und Geräte mit begrenzter Toleranz gegenüber transienten Spannungen.

Drittens bewerten Sie die Schutzkoordination. Stellen Sie fest, ob der Schutz am Serviceeingang ausreichend ist oder ob zusätzliche Stufen stromabwärts erforderlich sind.

Dieser Ansatz erleichtert auch den Vergleich verschiedener Spezifikationen, ohne sich ausschließlich auf den Preis oder einen einzelnen elektrischen Parameter zu konzentrieren.

Letzter Imbiss

Ein Gebäude muss nicht unbedingt über einen einzigen „Überspannungseintrittspunkt“ verfügen. Transiente Überspannungen können sich durch verschiedene Teile einer elektrischen Anlage bewegen und die Wirksamkeit des Schutzes hängt vom Standort, der Verkabelung, der Erdung, der Geräteempfindlichkeit und der Koordination ab.

Für ein kleines und einfaches elektrisches System kann eine strategisch installierte Schutzvorrichtung ausreichend sein. Größere oder komplexere Installationen erfordern oft einen mehrschichtigen Ansatz, bei dem der Schutz entsprechend der Struktur und dem Risiko des Stromnetzes positioniert wird.

Bei der Überprüfung einesAC-ÜberspannungsschutzgerätDie wichtigste Frage ist daher nicht nur, wie leistungsstark das Gerät ist, sondern auch, wo es installiert wird und welchen Teil des elektrischen Systems es schützen soll. Bei Photovoltaikanlagen sollte diese Bewertung auch den Zusammenhang zwischen AC- und DC-Schutz umfassen.

Mit seiner Produktpalette, die AC- und DC-Schutzkomponenten umfasst, einschließlich AC-Überspannungsschutzgeräten, DC-Leistungsschaltern, DC-Überspannungsschutzgeräten, DC-Trennschaltern, DC-Sicherungen und Solar-Sammelboxen, bietet Zhejiang Dabo Electric Co., Ltd. (CHYT) einen nützlichen Produktkontext für die Betrachtung des Schutzes als Teil des gesamten Photovoltaik- und Stromverteilungssystems.
