DC-Leistungsschalter für Solarmodule

ICHYTI ist ein großer Hersteller und Lieferant von Gleichstrom-Leistungsschaltern für Solarmodule in China. Wir sind seit vielen Jahren auf solarelektrische Komponenten spezialisiert. Unsere Produkte haben einen guten Preisvorteil und decken die meisten europäischen Märkte ab. Wir freuen uns darauf, Ihr langfristiger Partner in China zu werden.

Anfrage absenden PDF Herunterladen

Produktbeschreibung

Gleichstrom-Leistungsschalter des chinesischen Herstellers ICHYTI für Solarmodule bestehen aus Komponenten wie Gehäuse, Betätigungsmechanismus, thermischem Überlastschutz, elektromagnetischer Auslösung, Kontaktsystem und Lichtbogensystem. Seine einzigartige Designstruktur kann Überlast- und Kurzschlussschutzfunktionen bieten. Darüber hinaus verbessert die Hinzufügung eines starken Permanentmagnet-Lichtbogensystems die Kurzschlussfähigkeit des Produkts weiter und erreicht ein Niveau von 6 KA.

ICHYTI DC-Leistungsschalter für Solarmodule Parameter (Spezifikation)

Produktmodell		NBL7-63
Pole		1P	2P	4P
Rahmenstrom		63A
Nennstrom	In	6, 10, 16, 20, 25, 32, 40, 5		0, 63 A
Nennarbeitsspannung	Ue(DC)	300V	500/600/1000V	1000V
Bemessungsisolationsspannung	Ui	1200V
Bewertete Stoßspannungsfestigkeit	Uimp	6kV
Bruchkapazität	Leu	6KA
Auslösecharakteristik		C
Auslösetyp		Thermisch magnetisch
Elektrisches Leben	Tatsächlich	500 Zyklen (63A-Rahmen)
	Standard	300 Zyklen
Mechanisches Leben	Tatsächlich	10.000 Zyklen (63A-Rahmen)
	Standard	9700 Zyklen
Überspannungskategorie		III
Verschmutzungsgrad		3
Schutz vor Eindringen		IP40-Verkabelungsanschluss IP20
Beständigkeit gegen Feuchtigkeit und Hitze		Klasse 2
Terminalkapazität		2,5 x 35 mm2
Anzugsdrehmoment der Klemmen		2,0–3,5 Nm
Umgebungstemperatur		-30â~+70°C
Lagertemperatur		-40â~+85â
Installationsmethode		LÄRM
Standard		IEC60947-2

ICHYTI DC-Leistungsschalter für Solarmodule Funktion

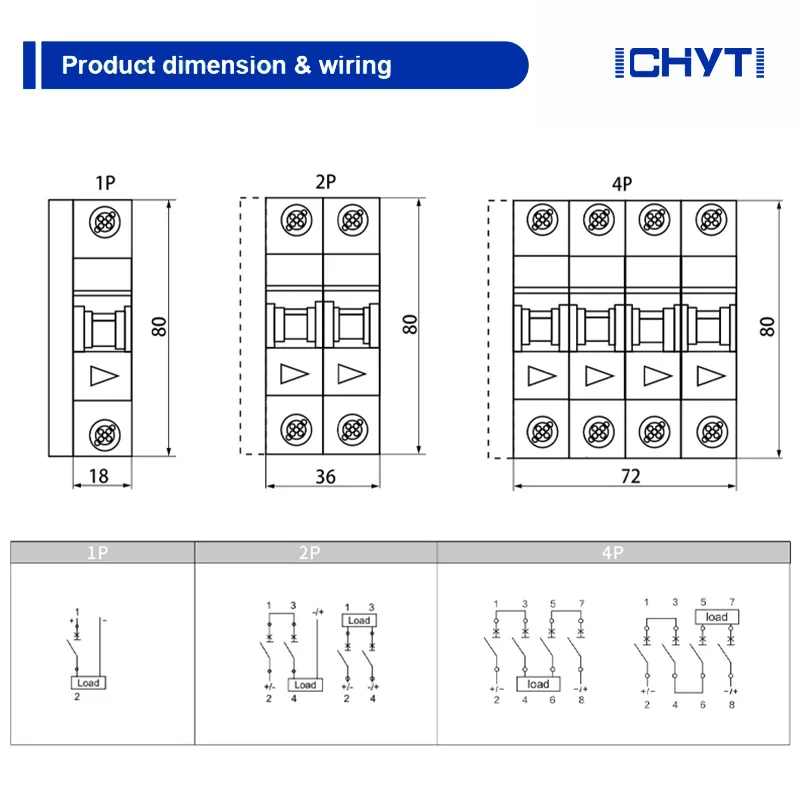

◉ Bei der Verkabelung ist auf den Plus- und Minuspol der Stromversorgung zu achten. Aufgrund der Konstruktionsmerkmale des Netzteileingangs muss das Netzteil von oben eingeführt und von unten wieder herausgeführt werden.

◉ Einfache Installation, wodurch Kabel eingespart werden können;

◉ Es kann zum Schutz ohmscher und induktiver Lasten mit geringem Einschaltstrom und einer Schutzeffizienz von 5 bis 10 Zoll verwendet werden.

◉ Geeignet für Familien, Büros, Bau- und Industriebereiche.

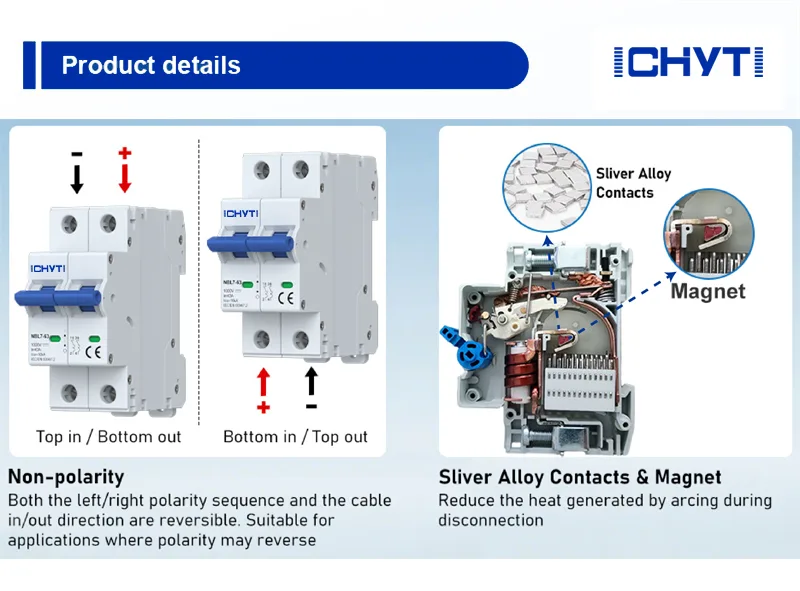

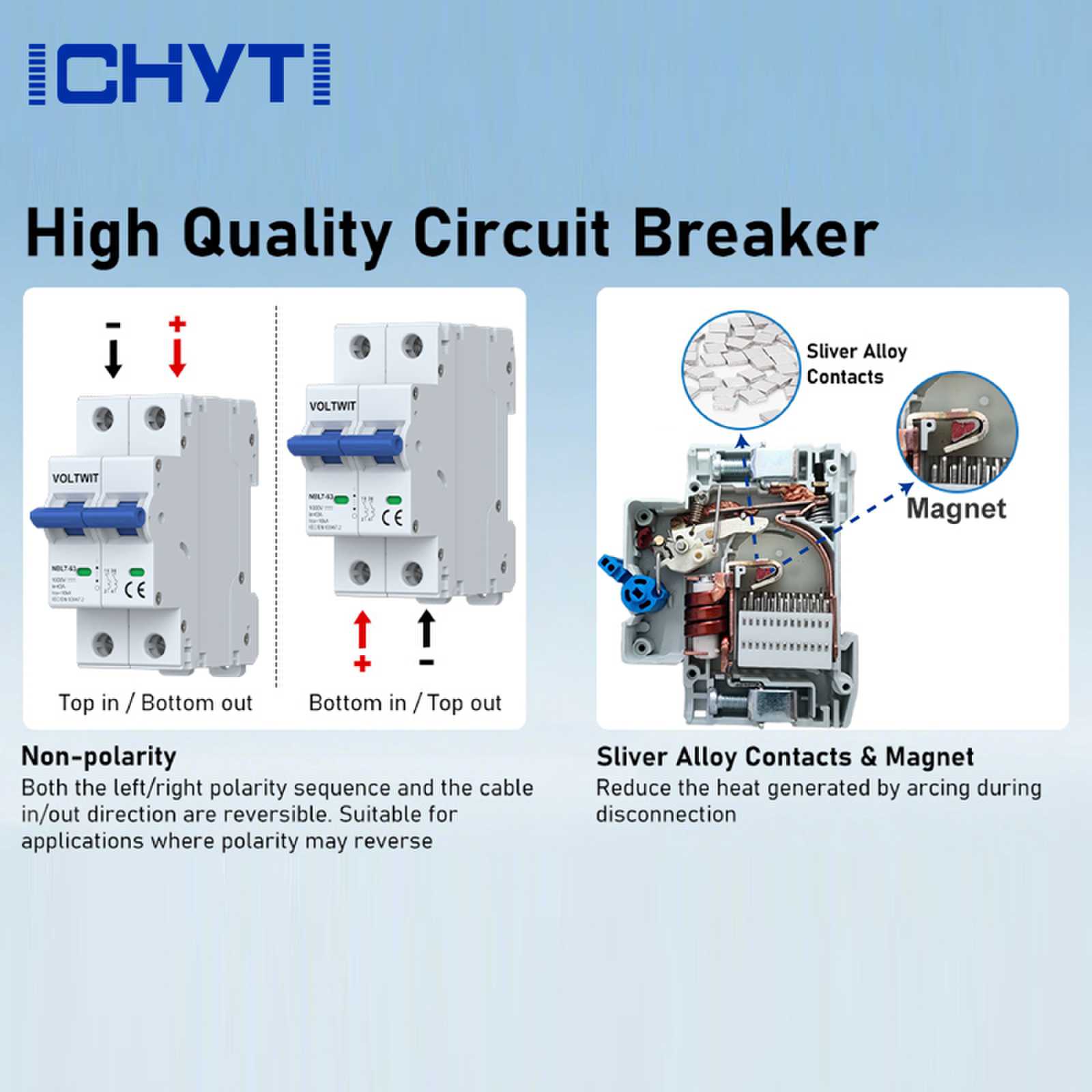

ICHYTI DC-Leistungsschalter für Solarmodule Details

◉ Visuelle rote und grüne Anzeige: Schaltstatus auf einen Blick klar.

◉ Doppelt verdickter Griff: Gleichzeitig kann die Fülle und der Bedienkomfort erhöht werden.

◉ Flammhemmendes PC-Material: Flammhemmende PC-Hülle mit hoher Temperaturbeständigkeit, keine Verformung, schönes und glattes Aussehen, nicht leicht zu tragen, gute Anti-Aging-Leistung.

◉ Top-Kühldesign: Effektive Wärmeableitung, Reduzierung von Fehlern durch Überhitzung des Leistungsschalters.
