PV-DC-Leistungsschalter

Die neuesten in China hergestellten PV-Gleichstrom-Leistungsschalter von ICHYTI sind nicht in der Lage, Gänge unter Last zu schalten, während Gleichstrom-Leistungsschalter für Situationen geeignet sind, in denen die Spannungsanforderungen nicht hoch sind und häufige Anpassungen nicht erforderlich sind, wie z. B. bei Beleuchtungskreisen und Haushaltsgeräten.

Anfrage absenden PDF Herunterladen

Produktbeschreibung

Dieser China ICHYTI PV-Gleichstrom-Leistungsschalter auf Lager eignet sich für den Überlast- und Kurzschlussschutz in Gleichstromsystemen und ist für Gleichstromgeräte und elektrische Geräte mit Nennströmen unter 63 A und Nennspannungen von 300 V, 600 V und 1000 V geeignet. Dieses Produkt wird häufig in verschiedenen Bereichen wie Energie, Post, Transport, Bergbau und Unternehmen eingesetzt und erfüllt die Standards IEC60898-1 und GB140482. Im Vergleich zu ähnlichen Produkten weist dieses Produkt die höchste Nennspannung auf.

ICHYTI PV-Gleichstrom-Leistungsschalter Parameter (Spezifikation)

Produktmodell		NBL7-63
Pole		1P	2P	4P
Rahmenstrom		63A
Nennstrom	In	6, 10, 16, 20, 25, 32, 40, 50z63A
Nennarbeitsspannung	Ue(DC)	300V	500/600/1000V	1000V
Bemessungsisolationsspannung	Ui	1200V
Bewertete Stoßspannungsfestigkeit	Uimp	6kV
Bruchkapazität	Leu	6 KA
Auslösecharakteristik		C
Auslösetyp		Thermisch magnetisch
Elektrisches Leben	Tatsächlich	500 Zyklen (63A-Rahmen)
	Standard	300 Zyklen
Mechanisches Leben	Tatsächlich	10.000 Zyklen (63A-Rahmen)
	Standard	9700 Zyklen
Überspannungskategorie		III
Verschmutzungsgrad		3
Schutz vor Eindringen		IP40-Verkabelungsanschluss IP20
Beständigkeit gegen Feuchtigkeit und Hitze		Klasse 2
Terminalkapazität		2,5 x 35 mm2
Anzugsdrehmoment der Klemmen		2,0â 3,5Nm
Umgebungstemperatur		-30âã+70â
Lagertemperatur		-40âã+85â
Installationsmethode		LÄRM
Standard		IEC60947-2

Funktion des ICHYTI PV-Gleichstrom-Leistungsschalters

◉ Das vordere Top-Design macht die Griffbedienung komfortabler und sicherer.

◉ Die mechanische Lebensdauer übersteigt das 20.000-fache und gewährleistet so eine langfristige Nutzung.

◉ Entspricht den Standards GBT140482, IEC60947-2, EU-RoHS-Umweltanforderungen sowie CCC- und CE-Zertifizierungen;

◉ Geeignet für Gleichstromsysteme, insbesondere Kommunikations- und Photovoltaikanlagen.

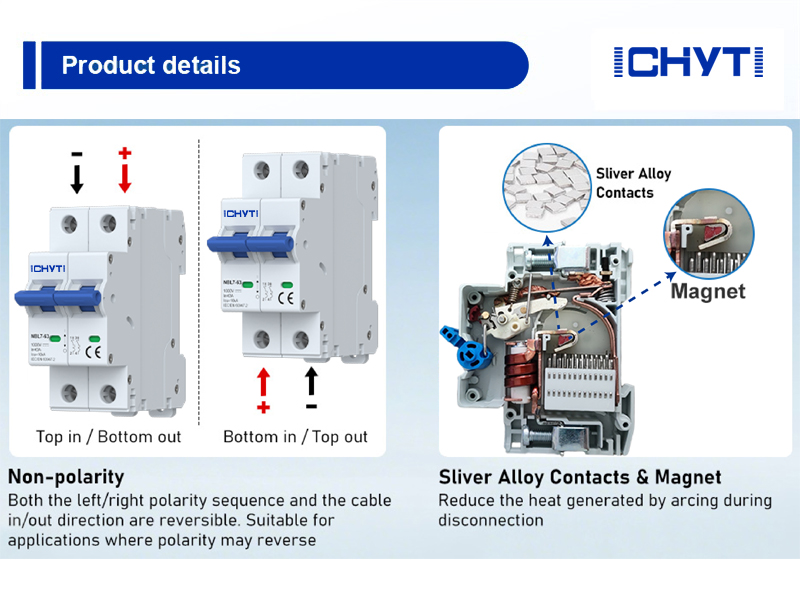

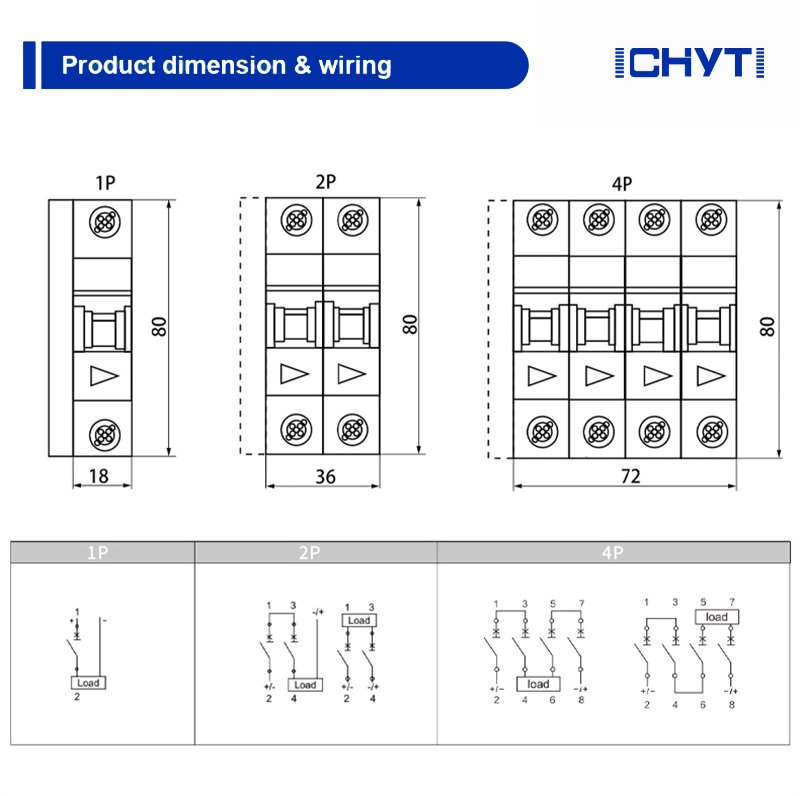

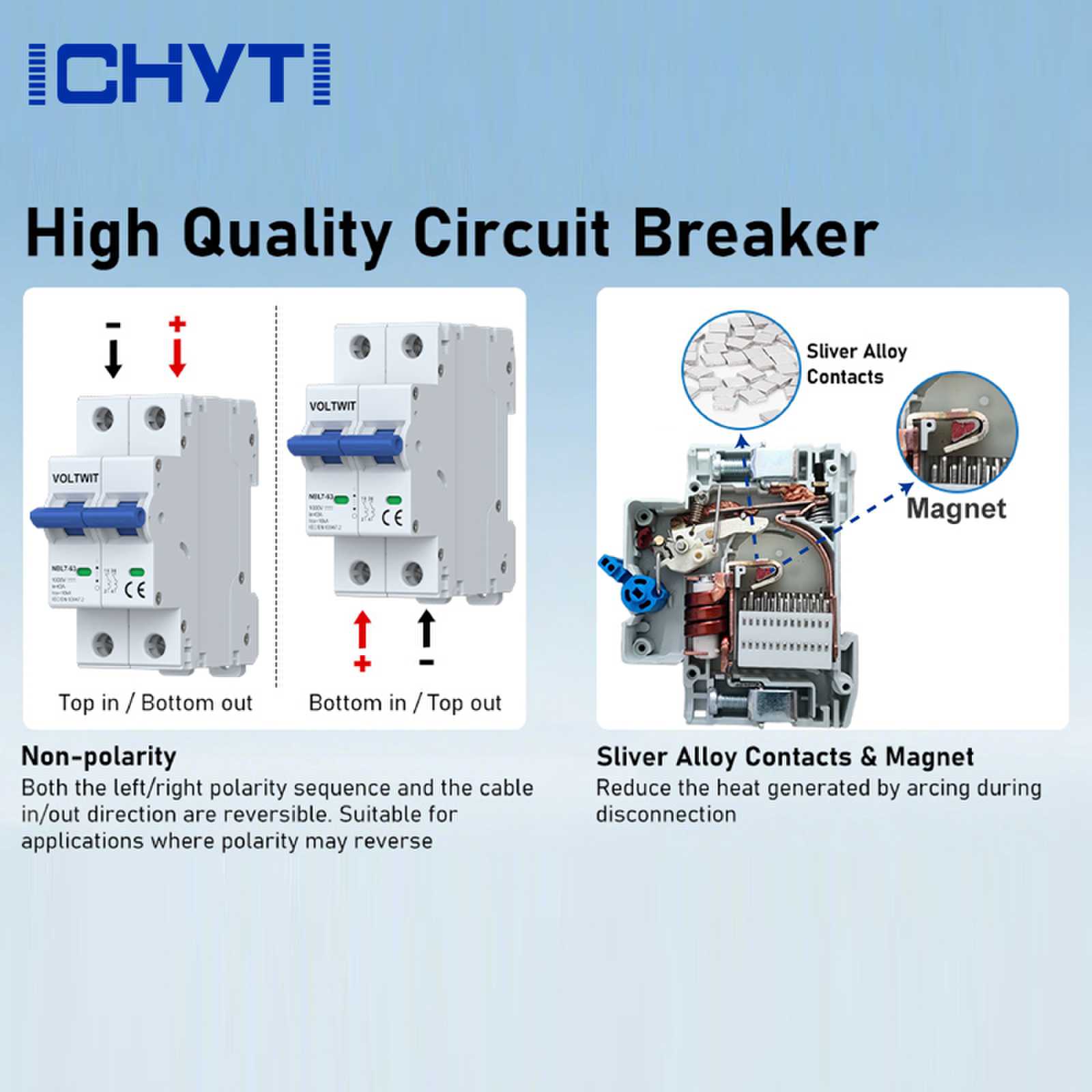

ICHYTI PV-Gleichstrom-Leistungsschalter Details

ICHYTI PV-Gleichstrom-Leistungsschalter Entwicklungsschwierigkeiten

Die Entwicklung von PV-Gleichstrom-Leistungsschaltern steht vor zwei Hauptschwierigkeiten. Erstens durchläuft der Gleichstrom des Systems natürlicherweise nicht den Nullpunkt, so dass eine ausgereifte Lichtbogenlöschtechnologie nicht wie Wechselstrom-Leistungsschalter verwendet werden kann. Zweitens gibt es im Gleichstromsystem eine große Anzahl induktiver Komponenten, die große Energiemengen speichern, was die Unterbrechung von Gleichfehlerströmen erschwert.
